金属探测安检门​为什么能查到身上的金属物品

2020-12-14

金属探测安检门为什么能查到身上的金属物品

众所周知,人民出行公共场所,都要通过金属探测门,这主要是为了检测是否存在危险,携带了例如刀具等金属物品,在人体携带金属物品通行金属探测门的时候,就会发出警报,那那么,大家知道金属探测门为什么可以查到身上的金属物吗?

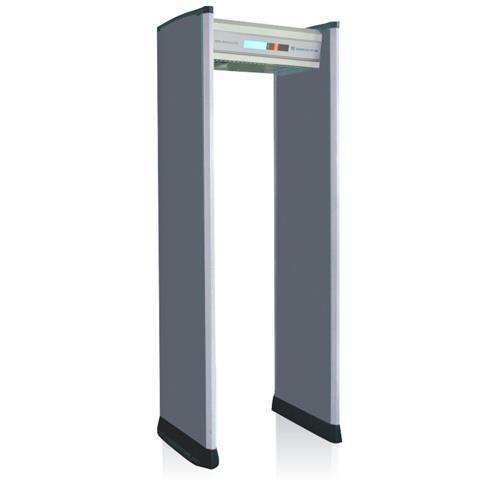

金属探测安检门​为什么能查到身上的金属物品(图1)

金属探测门外部主要是由两块门板加上一台主机构成的,门板内部主要是由一个大线圈、6个小线圈还有补偿线圈和石墨构成的。


金属探测门主机组成部分:一块主板,主芯片还有连接门板线,一些要连接闸机的还会留有一条线连接闸机.


所有金属探测门,都是有晶振产生3.54.9M之间的正弦震荡,分频器7.8K左右正弦波,由三极管和线圈放大功率之后输进门板,再由大线圈做电磁波的发射,被门内1-18区铜线圈所接收,再把接收到的信号和基准信号进行对比,发现变化之后,改变采集卡输出电平,CPU300毫秒内对18个区位采集卡开始扫描,以此检测判断出金属物所处的位置。



金属探测门工作流程:

1CPU探测

2、组红外被挡

3、检测各采集卡数据是否变化

4、报警

5、检测另一组红外

6、复位重新探测。



综上所述,金属探测门可以检测到身体是否携带金属物,主要是由于金属物改变了金属探测门正常的电磁波发射轨迹,因此金属探测门就能够检测到金属物质!
